ZKP圓錐孔（帶緊固）連座軸承

軸承內部構造與單列深溝球軸承相同，能承受高徑向負荷，同時也可承受雙方向軸向負荷。具備良好旋轉精度與高速運轉性能，運轉穩定、精度可靠。

高負荷能力 × 高精度

・自動調心設計 × 最佳配合透過球狀外徑面軸承與球面內孔軸承座的結合，具備優異的自動調心能力。
・可補償因軸撓曲、偏心或安裝誤差造成的偏差，降低異常負荷，延長軸承使用壽命。
・軸承外徑面與座孔均為高精度加工，確保配合穩定、調心效果更佳。
・高密封防塵防水外圈密封圈＋內圈抛油環形成雙重防護，有效達到：防止潤滑脂外漏阻擋灰塵、水氣侵入密封結構可大幅提升軸承耐用度，尤其適合粉塵多、潮濕或水花環境。
・補油方便、維護簡單軸承座設有注油孔（可裝油嘴），運轉中也能快速補充潤滑脂。
・在粉塵、水氣、高溫等嚴苛環境下，定期補脂可讓軸承保持最佳潤滑狀態，進一步延長壽命。

加入估價單

介紹

【型號與特色】

可以拆成「軸承型號 UC」＋「座台型號」＋「內徑尺寸」＋「結構/材質/密封」

依「座台外型」分：最常見 7 大規格

P 型（立式座 / Pillow Block）：UCP → 最常見，鎖地面/底板用
F 型（方形法蘭座 / 4孔）：UCF → 鎖在側板，四孔固定
FL 型（菱形法蘭座 / 2孔）：UCFL → 鎖在側板，兩孔固定
FC 型（圓形法蘭座 / 4孔）：UCFC → 圓盤型，外觀漂亮，工業設備常見
FCT 型（圓形法蘭座 / 3孔）：UCFCT（或 UCFT） → 三孔圓法蘭
T 型（張緊座 / Take-up）：UCT → 用來調整皮帶鬆緊（可滑動）
PA 型（滑塊座 / Cartridge）：UCPA → 用於導軌或滑槽式張緊機構

規格：ZKP 系列（帶緊固件、軸承座）

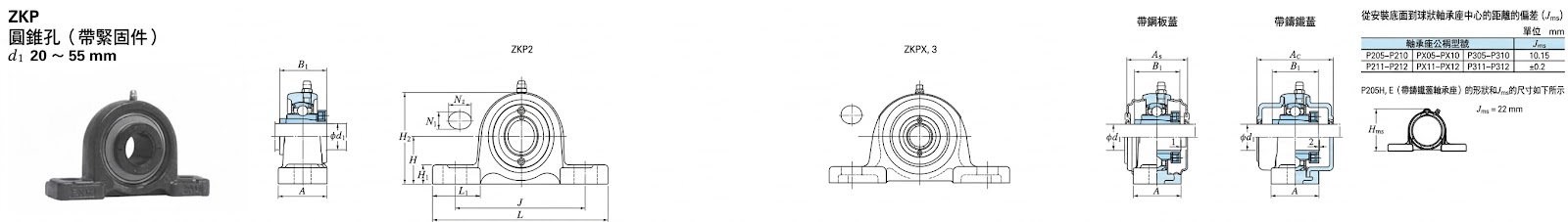

規格圖

軸徑 (d1)	尺寸 (mm)										安裝螺栓	組件型號	軸承座	適用軸承	緊固件	基本額定負荷 (kN)			質量 (kg)
軸徑 (d1)	H	L	A	J	N	N1	H1	H2	L1	B1	安裝螺栓	組件型號	軸承座	適用軸承	緊固件	Cr	C0r	f0	普通品	帶鑄鐵蓋
20	36.5	140	38	105	13	18	16	70	38	37	M10	ZKP205	P205	UK205	ZK05	14.0	7.85	13.9	0.84	1.3
20	44.4	159	51	119	17	25	16	86	47	37	M14	ZKPX05	PX05	UKX05	ZK05	19.5	11.3	13.9	1.5	-
20	45	175	45	132	17	20	16	85	55	37	M14	ZKP305	P305	UK305	ZK05	21.2	10.9	12.6	1.7	2.3
25	42.9	165	48	121	17	21	17	84	48	40	M14	ZKP206	P206	UK206	ZK06	19.5	11.3	13.9	1.4	1.9
25	47.6	175	57	127	17	25	17	93	55	40	M14	ZKPX06	PX06	UKX06	ZK06	25.7	15.4	13.9	2.1	-
25	50	180	50	140	17	20	17	95	53	40	M14	ZKP306	P306	UK306	ZK06	26.7	15.0	13.3	2.3	2.9
30	47.6	167	48	127	17	21	18	95	47	44	M14	ZKP207	P207	UK207	ZK07	25.7	15.4	13.9	1.7	2.5
30	54	203	57	144	17	30	19	105	64	44	M14	ZKPX07	PX07	UKX07	ZK07	29.1	17.8	14.0	2.7	-
30	56	210	56	160	17	25	19	107	65	44	M14	ZKP307	P307	UK307	ZK07	33.4	19.3	13.2	3.0	3.9
35	49.2	184	54	137	17	21	18	98	53	47	M14	ZKP208	P208	UK208	ZK08	29.1	17.8	14.0	2.0	2.9
35	58.7	222	67	156	20	32	21	114	71	47	M16	ZKPX08	PX08	UKX08	ZK08	34.1	21.3	14.0	3.5	-
35	60	220	60	170	17	27	19	118	65	47	M14	ZKP308	P308	UK308	ZK08	40.7	24.0	13.2	3.8	5.2
40	54	190	54	146	17	21	20	106	55	49	M14	ZKP209	P209	UK209	ZK09	34.1	21.3	14.0	2.3	3.2
40	58.7	222	67	156	20	33	21	116	71	49	M16	ZKPX09	PX09	UKX09	ZK09	35.1	23.3	14.4	3.7	-
40	67	245	67	190	20	30	21	132	75	49	M16	ZKP309	P309	UK309	ZK09	48.9	29.5	13.3	5.0	6.3
45	57.2	206	60	159	20	22	21	113	60	54	M16	ZKP210	P210	UK210	ZK10	35.1	23.3	14.4	3.0	4.1
45	63.5	241	73	171	20	36	22	126	76	54	M16	ZKPX10	PX10	UKX10	ZK10	43.4	29.4	14.4	4.6	-
45	75	275	75	212	20	35	24	148	88	54	M16	ZKP310	P310	UK310	ZK10	62.0	38.3	13.2	6.7	8.4
50	63.5	219	60	171	20	22	23	125	65	61	M16	ZKP211	P211	UK211	ZK11	43.4	29.4	14.4	3.7	5.0
50	69.8	260	79	184	25	36	28	139	83	61	M20	ZKPX11	PX11	UKX11	ZK11	52.4	36.2	14.4	6.2	-
50	80	310	80	236	20	38	27	158	90	61	M16	ZKP311	P311	UK311	ZK11	71.6	45.0	13.2	8.1	10.0
55	69.8	241	70	184	20	25	25	138	73	66	M16	ZKP212	P212	UK212	ZK12	52.4	36.2	14.4	4.8	6.3
55	76.2	286	83	203	25	40	28	152	88	66	M20	ZKPX12	PX12	UKX12	ZK12	57.2	40.1	14.4	7.5	-
55	85	330	85	250	25	38	29	167	103	66	M20	ZKP312	P312	UK312	ZK12	81.9	52.2	13.2	9.4	11.8

備註

組件公稱型及其配套的部件名稱中，內型號會標註在表格10.5欄位。
適用的標準型號的公稱型號如下所示：
- A：1/4-28UNF......201-210、X05-X09、305-308
- A：1/8……211-218、X10-X20、309-328
三重齒輪產品（201~205為二重齒輪時），組件公稱型號及其配套型號已標註在表格中。
適用範圍的最大與最小外徑已標示在下方。
運行時的變化以表格形式列出。
仍有其他符合標準的型號產品（參照該商標的附件）。
也可創建替代傳輸鏈條。
