UCFL圓柱孔（帶止動螺絲）連座軸承

軸承內部構造與單列深溝球軸承相同，能承受高徑向負荷，同時也可承受雙方向軸向負荷。具備良好旋轉精度與高速運轉性能，運轉穩定、精度可靠。

高負荷能力 × 高精度

・自動調心設計 × 最佳配合透過球狀外徑面軸承與球面內孔軸承座的結合，具備優異的自動調心能力。
・可補償因軸撓曲、偏心或安裝誤差造成的偏差，降低異常負荷，延長軸承使用壽命。
・軸承外徑面與座孔均為高精度加工，確保配合穩定、調心效果更佳。
・高密封防塵防水外圈密封圈＋內圈抛油環形成雙重防護，有效達到：防止潤滑脂外漏阻擋灰塵、水氣侵入密封結構可大幅提升軸承耐用度，尤其適合粉塵多、潮濕或水花環境。
・補油方便、維護簡單軸承座設有注油孔（可裝油嘴），運轉中也能快速補充潤滑脂。
・在粉塵、水氣、高溫等嚴苛環境下，定期補脂可讓軸承保持最佳潤滑狀態，進一步延長壽命。

加入估價單

介紹

【型號與特色】

可以拆成「軸承型號 UC」＋「座台型號」＋「內徑尺寸」＋「結構/材質/密封」

依「座台外型」分：最常見 7 大規格

P 型（立式座 / Pillow Block）：UCP → 最常見，鎖地面/底板用
F 型（方形法蘭座 / 4孔）：UCF → 鎖在側板，四孔固定
FL 型（菱形法蘭座 / 2孔）：UCFL → 鎖在側板，兩孔固定
FC 型（圓形法蘭座 / 4孔）：UCFC → 圓盤型，外觀漂亮，工業設備常見
FCT 型（圓形法蘭座 / 3孔）：UCFCT（或 UCFT） → 三孔圓法蘭
T 型（張緊座 / Take-up）：UCT → 用來調整皮帶鬆緊（可滑動）
PA 型（滑塊座 / Cartridge）：UCPA → 用於導軌或滑槽式張緊機構

規格：UCFL 系列（菱形/雙耳帶座軸承）

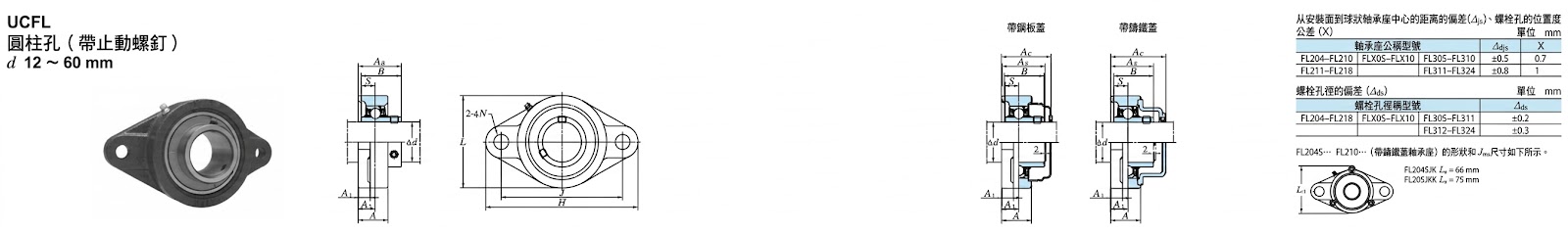

規格圖

軸徑 (d)	尺寸 (mm)									安裝螺栓	組件型號	軸承座	適用軸承	基本額定負荷 (kN)			質量 (kg)
軸徑 (d)	H	L	A	J	N	A1	A2	A0	B	安裝螺栓	組件型號	軸承座	適用軸承	Cr	C0r	f0	普通品	帶鑄鐵蓋
12	113	60	25.5	90	12	11	15	33.3	31	12.8	6.65	13.2	M10	UCFL201	FL204	UC201	0.50	-
15	113	60	25.5	90	12	11	15	33.3	31	12.8	6.65	13.2	M10	UCFL202	FL204	UC202	0.48	-
17	113	60	25.5	90	12	11	15	33.3	31	12.8	6.65	13.2	M10	UCFL203	FL204	UC203	0.47	-
20	113	60	25.5	90	12	11	15	33.3	31	12.8	6.65	13.2	M10	UCFL204	FL204	UC204	0.45	0.60
25	130	68	27	99	16	13	16	35.8	34.1	14.0	7.85	13.9	M14	UCFL205	FL205	UC205	0.64	0.83
25	141	83	30	117	12	13	18	40.2	38.1	19.5	11.3	13.9	M10	UCFLX05	FLX05	UCX05	1.1	-
25	150	80	29	113	19	13	16	39	38	21.2	10.9	12.6	M16	UCFL305	FL305	UC305	1.1	1.4
30	148	80	31	117	16	13	18	40.2	38.1	19.5	11.3	13.9	M14	UCFL206	FL206	UC206	0.93	1.2
30	156	95	34	130	16	14	19	44.4	42.9	25.7	15.4	13.9	M14	UCFLX06	FLX06	UCX06	1.5	-
30	180	90	32	134	23	15	18	44	43	26.7	15.0	13.3	M20	UCFL306	FL306	UC306	1.5	1.8
35	161	90	34	130	16	14	19	44.4	42.9	25.7	15.4	13.9	M14	UCFL207	FL207	UC207	1.2	1.6
35	171	105	38	144	16	14	21	51.2	49.2	29.1	17.8	14.0	M14	UCFLX07	FLX07	UCX07	1.9	-
35	185	100	36	141	23	16	20	49	48	33.4	19.3	13.2	M20	UCFL307	FL307	UC307	1.8	2.2
40	175	100	36	144	16	14	21	51.2	49.2	29.1	17.8	14.0	M14	UCFL208	FL208	UC208	1.6	2.0
40	179	111	40	148	16	14	22	52.2	49.2	34.1	21.3	14.0	M14	UCFLX08	FLX08	UCX08	2.1	-
40	200	112	40	158	23	17	23	56	52	40.7	24.0	13.2	M20	UCFL308	FL308	UC308	2.5	3.0
45	188	108	38	148	19	15	22	52.2	49.2	34.1	21.3	14.0	M16	UCFL209	FL209	UC209	1.9	2.3
45	189	116	40	157	16	14	23	55.6	51.6	35.1	23.3	14.4	M14	UCFLX09	FLX09	UCX09	2.4	-
45	230	125	44	177	25	18	25	60	57	48.9	29.5	13.3	M22	UCFL309	FL309	UC309	3.5	4.1
50	197	115	40	157	19	15	22	54.6	51.6	35.1	23.3	14.4	M16	UCFL210	FL210	UC210	2.2	2.7
50	216	133	44	184	19	20	26	59.4	55.6	43.4	29.4	14.4	M16	UCFLX10	FLX10	UCX10	3.8	-
50	240	140	48	187	25	19	28	67	61	62.0	38.3	13.2	M22	UCFL310	FL310	UC310	4.4	5.2
55	224	130	43	184	19	18	25	58.4	55.6	43.4	29.4	14.4	M16	UCFL211	FL211	UC211	3.3	3.9
55	250	150	52	198	25	20	30	71	66	71.6	45.0	13.2	M22	UCFL311	FL311	UC311	5.3	6.2
60	250	140	48	202	23	18	29	68.7	65.1	52.4	36.2	14.4	M20	UCFL212	FL212	UC212	4.2	5.0
60	270	160	56	212	31	22	33	78	71	81.9	52.2	13.2	M27	UCFL312	FL312	UC312	6.5	7.7
65	258	155	50	210	23	20	30	69.7	65.1	57.2	40.1	14.4	M20	UCFL213	FL213	UC213	5.1	5.9
65	295	175	58	240	31	25	33	78	75	92.7	59.9	13.2	M27	UCFL313	FL313	UC313	8.5	9.6
70	265	160	54	216	23	20	31	75.4	74.6	62.2	44.1	14.5	M20	UCFL214	FL214	UC214	5.7	6.6
70	315	185	61	250	35	28	36	81	78	104.0	68.2	13.2	M30	UCFL314	FL314	UC314	9.7	10.8
75	275	165	56	225	23	20	34	78.5	77.8	67.4	48.3	14.5	M20	UCFL215	FL215	UC215	6.4	7.4
75	320	195	66	260	35	30	39	89	82	113.0	77.2	13.2	M30	UCFL315	FL315	UC315	11.3	12.6
80	290	180	58	233	25	20	34	83.3	82.6	72.7	53.0	14.6	M22	UCFL216	FL216	UC216	7.8	9.0
80	355	210	68	285	38	32	38	90	86	123.0	86.7	13.3	M33	UCFL316	FL316	UC316	14.4	15.8
85	305	190	63	248	25	22	36	87.6	85.7	84.0	61.9	14.5	M22	UCFL217	FL217	UC217	9.8	11.2
85	370	220	74	300	38	32	44	100	96	133.0	96.8	13.3	M33	UCFL317	FL317	UC317	16.0	17.6
90	320	205	68	265	25	23	40	96.3	96	96.1	71.5	14.5	M22	UCFL218	FL218	UC218	12.3	13.8
90	385	235	76	315	38	36	44	100	96	143.0	107.0	13.3	M33	UCFL318	FL318	UC318	19.0	20.9
95	405	250	94	330	41	40	59	121	103	153.0	119.0	13.3	M36	UCFL319	FL319	UC319	24.6	26.8
100	440	270	94	360	44	40	59	125	108	173.0	141.0	13.2	M39	UCFL320	FL320	UC320	29.4	32.2
110	470	300	96	390	44	42	60	131	117	205.0	180.0	13.2	M39	UCFL322	FL322	UC322	36.2	39.6
120	520	330	110	430	47	48	65	140	126	207.0	185.0	13.5	M42	UCFL324	FL324	UC324	51.6	56.4

備註

組件公稱型及其配套的部件名稱中，內型號會標註在表格10.5欄位。
適用的標準型號的公稱型號如下所示：
- A：1/4-28UNF......201-210、X05-X09、305-308
- A：1/8……211-218、X10-X20、309-328
三重齒輪產品（201~205為二重齒輪時），組件公稱型號及其配套型號已標註在表格中。
適用範圍的最大與最小外徑已標示在下方。
運行時的變化以表格形式列出。
仍有其他符合標準的型號產品（參照該商標的附件）。
也可創建替代傳輸鏈條。
