UCFC圓柱孔（帶止動螺絲）連座軸承

軸承內部構造與單列深溝球軸承相同，能承受高徑向負荷，同時也可承受雙方向軸向負荷。具備良好旋轉精度與高速運轉性能，運轉穩定、精度可靠。

高負荷能力 × 高精度

・自動調心設計 × 最佳配合透過球狀外徑面軸承與球面內孔軸承座的結合，具備優異的自動調心能力。
・可補償因軸撓曲、偏心或安裝誤差造成的偏差，降低異常負荷，延長軸承使用壽命。
・軸承外徑面與座孔均為高精度加工，確保配合穩定、調心效果更佳。
・高密封防塵防水外圈密封圈＋內圈抛油環形成雙重防護，有效達到：防止潤滑脂外漏阻擋灰塵、水氣侵入密封結構可大幅提升軸承耐用度，尤其適合粉塵多、潮濕或水花環境。
・補油方便、維護簡單軸承座設有注油孔（可裝油嘴），運轉中也能快速補充潤滑脂。
・在粉塵、水氣、高溫等嚴苛環境下，定期補脂可讓軸承保持最佳潤滑狀態，進一步延長壽命。

加入估價單

介紹

【型號與特色】

可以拆成「軸承型號 UC」＋「座台型號」＋「內徑尺寸」＋「結構/材質/密封」

依「座台外型」分：最常見 7 大規格

P 型（立式座 / Pillow Block）：UCP → 最常見，鎖地面/底板用
F 型（方形法蘭座 / 4孔）：UCF → 鎖在側板，四孔固定
FL 型（菱形法蘭座 / 2孔）：UCFL → 鎖在側板，兩孔固定
FC 型（圓形法蘭座 / 4孔）：UCFC → 圓盤型，外觀漂亮，工業設備常見
FCT 型（圓形法蘭座 / 3孔）：UCFCT（或 UCFT） → 三孔圓法蘭
T 型（張緊座 / Take-up）：UCT → 用來調整皮帶鬆緊（可滑動）
PA 型（滑塊座 / Cartridge）：UCPA → 用於導軌或滑槽式張緊機構

規格：UCFC 系列（圓形凸緣座軸承）

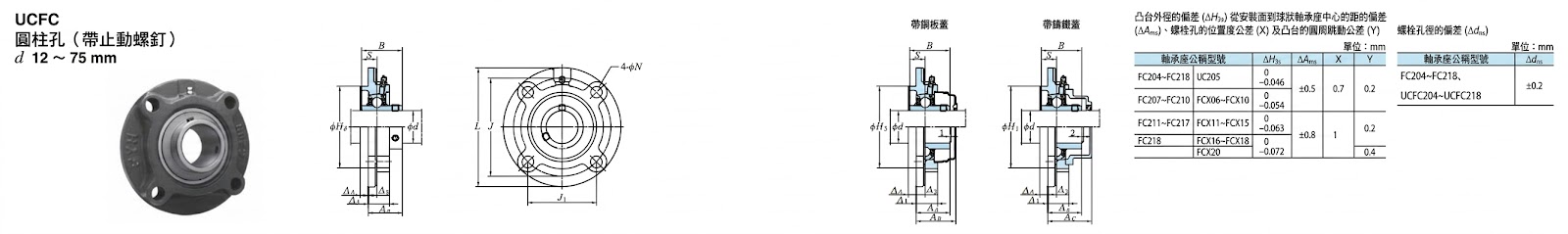

規格圖

軸徑 (d)	尺寸 (mm)									安裝螺栓	組件型號	軸承座	適用軸承	基本額定負荷 (kN)			質量 (kg)
軸徑 (d)	L	H3	J	N	A1	A2	A3	B	S	安裝螺栓	組件型號	軸承座	適用軸承	Cr	C0r	f0	普通品	帶鑄鐵蓋
12	100	62	78	12	20.5	10	5	31	12.7	M10	UCFC201	FC204	UC201	12.8	6.65	13.2	0.78	-
15	100	62	78	12	20.5	10	5	31	12.7	M10	UCFC202	FC204	UC202	12.8	6.65	13.2	0.76	-
17	100	62	78	12	20.5	10	5	31	12.7	M10	UCFC203	FC204	UC203	12.8	6.65	13.2	0.75	-
20	100	62	78	12	20.5	10	5	31	12.7	M10	UCFC204	FC204	UC204	12.8	6.65	13.2	0.73	0.84
25	115	70	90	12	21	10	6	34.1	14.3	M10	UCFC205	FC205	UC205	14.0	7.85	13.9	0.95	1.1
25	111	76	92	9.5	24	10	6	38.1	15.9	M8	UCFCX05	FCX05	UCX05	19.5	11.3	13.9	1.2	-
30	125	80	100	12	23	10	8	38.1	15.9	M10	UCFC206	FC206	UC206	19.5	11.3	13.9	1.3	1.6
30	127	85	105	12	22.5	8	9.5	42.9	17.5	M10	UCFCX06	FCX06	UCX06	25.7	15.4	13.9	1.5	-
35	135	90	110	14	26	11	8	42.9	17.5	M12	UCFC207	FC207	UC207	25.7	15.4	13.9	1.7	2.1
35	133	92	111	12	26	9	11	49.2	19	M10	UCFCX07	FCX07	UCX07	29.1	17.8	14.0	1.9	-
40	145	100	120	14	26	11	10	49.2	19	M12	UCFC208	FC208	UC208	29.1	17.8	14.0	2.0	2.4
40	133	92	111	12	26	9	11	49.2	19	M10	UCFCX08	FCX08	UCX08	34.1	21.3	14.0	2.0	-
45	160	105	132	16	26	10	12	49.2	19	M14	UCFC209	FC209	UC209	34.1	21.3	14.0	2.6	3.0
45	155	108	130	14	25	8	12	51.6	19	M12	UCFCX09	FCX09	UCX09	35.1	23.3	14.4	2.6	-
50	165	110	138	16	28	10	12	51.6	19	M14	UCFC210	FC210	UC210	35.1	23.3	14.4	2.9	3.4
50	162	118	136	14	25	7	16	55.6	22.2	M12	UCFCX10	FCX10	UCX10	43.4	29.4	14.4	3.2	-
55	185	125	150	19	31	13	12	55.6	22.2	M16	UCFC211	FC211	UC211	43.4	29.4	14.4	4.2	4.8
55	180	127	152	16	26	4	22	65.1	25.4	M14	UCFCX11	FCX11	UCX11	52.4	36.2	14.4	4.3	-
60	195	135	160	19	36	17	12	65.1	25.4	M16	UCFC212	FC212	UC212	52.4	36.2	14.4	5.0	5.8
60	194	140	165	16	33	11	20	65.1	25.4	M14	UCFCX12	FCX12	UCX12	57.2	40.1	14.4	5.3	-
65	205	145	170	19	36	16	14	65.1	25.4	M16	UCFC213	FC213	UC213	57.2	40.1	14.4	5.6	6.4
65	194	140	165	16	33	11	20	74.6	30.2	M14	UCFCX13	FCX13	UCX13	62.2	44.1	14.5	5.7	-
70	215	150	177	19	40	17	14	74.6	30.2	M16	UCFC214	FC214	UC214	62.2	44.1	14.5	6.8	7.7
70	222	164	190	19	36	14	20	77.8	33.3	M16	UCFCX14	FCX14	UCX14	67.4	48.3	14.5	7.3	-
75	220	160	184	19	40	18	16	77.8	33.3	M16	UCFC215	FC215	UC215	67.4	48.3	14.5	7.2	8.2
75	222	164	190	19	35	12	22	82.6	33.3	M16	UCFCX15	FCX15	UCX15	72.7	53.0	14.6	8.0	-

備註

組件公稱型及其配套的部件名稱中，內型號會標註在表格10.5欄位。
適用的標準型號的公稱型號如下所示：
- A：1/4-28UNF......201-210、X05-X09、305-308
- A：1/8……211-218、X10-X20、309-328
三重齒輪產品（201~205為二重齒輪時），組件公稱型號及其配套型號已標註在表格中。
適用範圍的最大與最小外徑已標示在下方。
運行時的變化以表格形式列出。
仍有其他符合標準的型號產品（參照該商標的附件）。
也可創建替代傳輸鏈條。
